ŠROUBENÍ KOMPLETNÍ PRO PŘIVAŘENÍ S TĚSNĚNÍM DIN, nerez



DN D1 D10 L
10 10 38 35
15 16 44 35
20 20 54 37
25 26 63 45
32 32 70 51
40 38 78 53
50 50 92 57
65 66 112 65
80 81 127 75
100 100 148 89
125 125 178 64

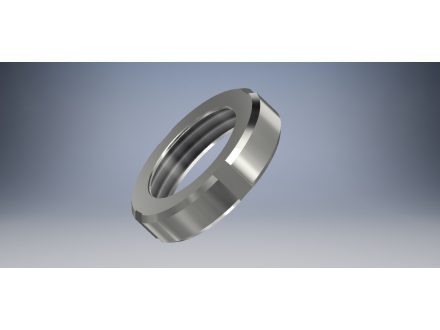

PŘEVLEČNÁ MATICE, nerez





DN D10 M N T Rd x S
10 38 18 6 2,5 28 x 1/8"
15 44 18 7 2,5 34 x 1/8"
20 54 21 7 3 44 x 1/6"
25 63 21 8 3,5 52 x 1/6"
32 70 21 8 4 58 x 1/6"
40 78 21 10 4 65 x 1/6"
50 92 22 10 4 78 x 1/6"
65 112 25 10 5 95 x 1/6"
80 127 30 10 5 110 x 1/4"
100 148 31 12 5 130 x 1/4"
125 178 35 12 5 160 x 1/4"





ZÁVITOVÉ HRDLO PRO PŘIVAŘENÍ DIN, nerez

DN C D1 D12 RD x S
10 21 10 15 28x1/8"
15 21 16 21 34x1/8"
20 24 20 25 44x1/6"
25 29 26 31 52x1/6"
32 32 32 37 58x1/6"
40 33 38 43 65x1/6"
50 35 50 55 78x1/6"
65 40 66 72 95x1/6"
80 45 81 87 110x1/4"
100 54 100 106 130x1/4"
125 46 125 132 160x1/4"

KUŽELOVÉ HRDLO PRO PŘIVAŘENÍ DIN, nerez


DN D1 D3 D12 H
10 10 22 15 17
15 16 28 21 17
20 20 36 25 18
25 26 44 31 22
32 32 50 37 25
40 38 56 43 26
50 50 68 55 28
65 66 86 72 32
80 81 100 87 37
100 100 121 106 44
125 125 150 132 34

 TĚSNĚNÍ

DN D3 D11 S
10 12 20 4,5
15 18 26 4,5
20 23 33 4,5
25 30 40 5
32 36 46 5
40 42 52 5
50 54 64 5
65 71 81 5
80 85 95 5
100 104 114 6
125 130 142 7
